高低溫交變濕熱試驗箱完全指南：原理、結構、分類與應用場景

高低溫交變濕熱試驗箱是航空、汽車、家電、科研等領域必備的環境模擬設備，用于測試產品在高溫、低溫、交變濕熱等環境下的性能與可靠性。它能夠按照預設程序自動進行溫濕度循環變化，模擬產品在實際使用中可能遇到的各種復雜氣候條件。

一、工作原理

高低溫交變濕熱試驗箱的核心使命，是在實驗室內精準復現自然界的氣候變化。其工作原理基于熱力學，通過加熱與制冷系統的交替工作實現溫度變化，同時借助加濕與除濕系統的配合控制濕度。

• 溫度控制：制冷系統采用逆卡諾循環（壓縮機→冷凝器→節流閥→蒸發器）實現降溫；加熱系統通過鎳鉻合金電加熱絲將電能轉化為熱能實現升溫。

• 濕度控制：加濕采用蒸汽加濕法（將低壓蒸汽直接注入試驗空間）或超聲波加濕；除濕則通過機械制冷將空氣冷卻至露點以下使水汽凝結析出。

• 交變邏輯：溫度與濕度按照預設曲線程序循環變化（如高溫高濕與低溫低濕交替），有效激發產品潛在缺陷。

• 控制系統：采用PID+SSR協同控制技術，配合高精度溫濕度傳感器實時反饋，溫度精度可達±0.5℃。



二、結構組成

設備由六大系統構成：制冷系統、加熱系統、控制系統、濕度系統、傳感器系統和空氣循環系統。

• 箱體：采用數控機床加工成型，內膽為進口SUS304不銹鋼鏡面板（耐腐蝕易清潔），外膽為A3鋼板噴塑。配備多層中空玻璃觀測窗和測試孔。

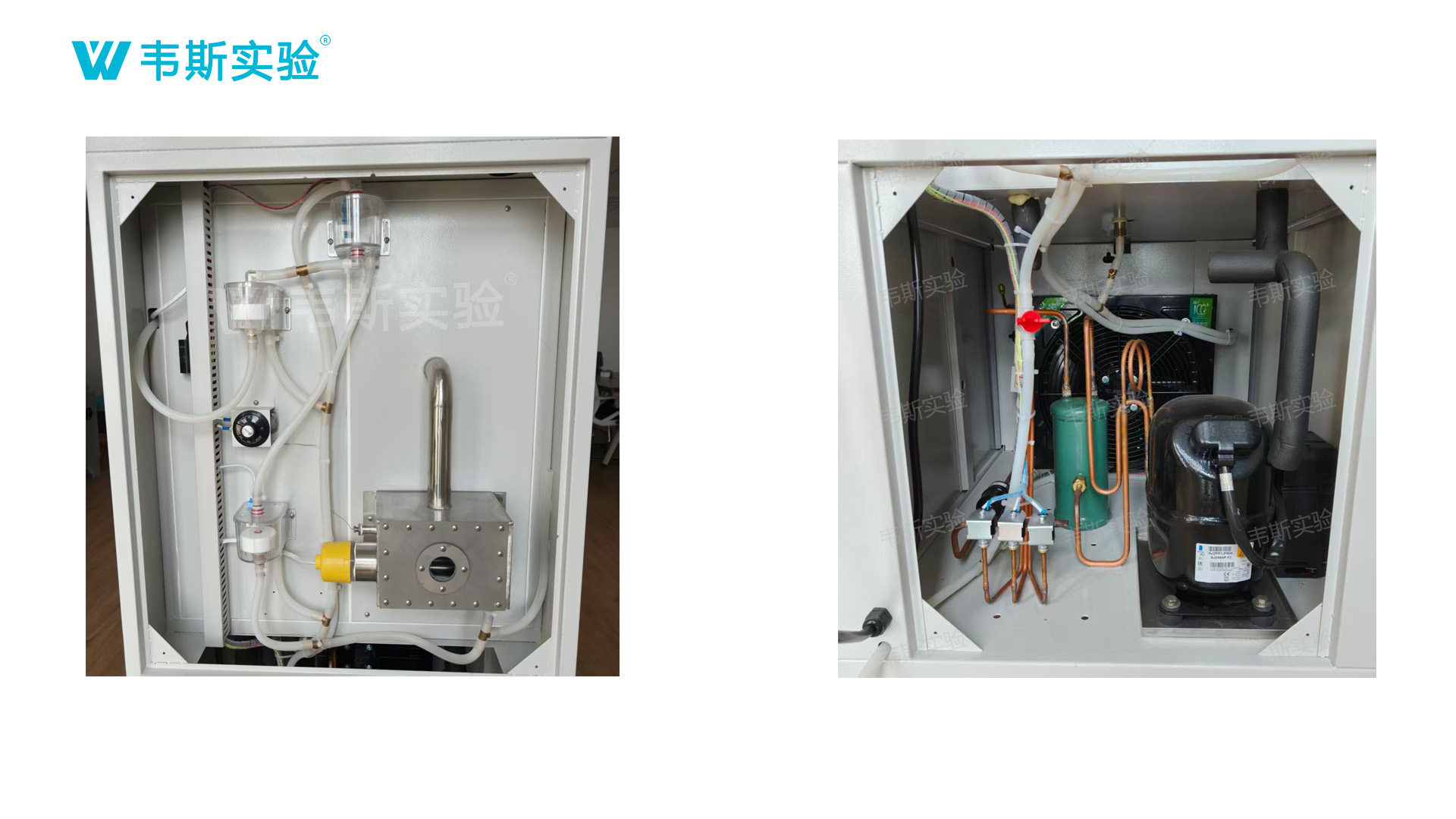

• 核心部件：壓縮機、冷凝器、蒸發器、電加熱管、加濕器、離心式風扇。

• 控制系統：搭載觸摸屏控制器，支持100組以上試驗參數編程設定，具備數據記錄、曲線回放、遠程監控等功能。

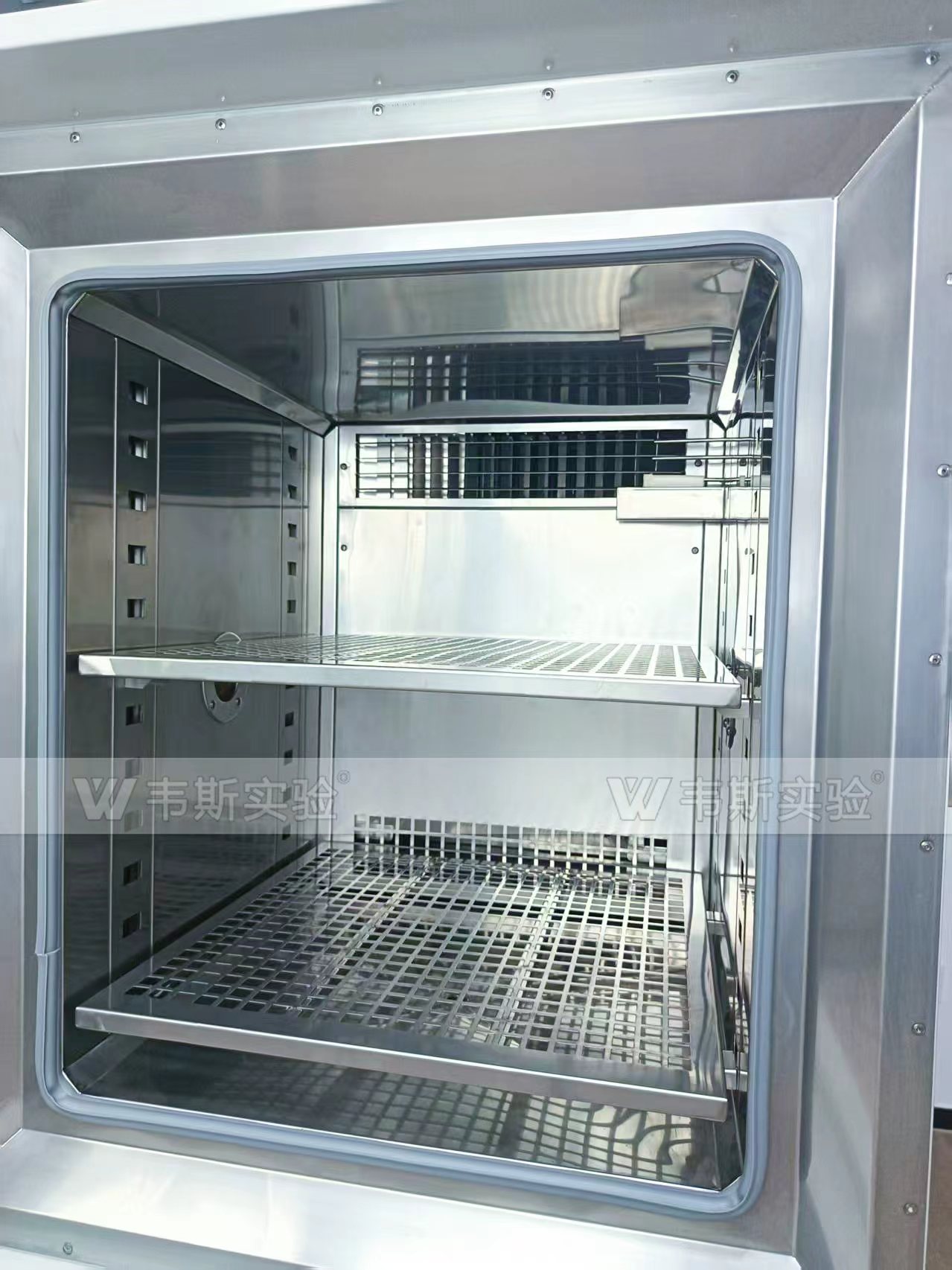

  內箱參考圖：

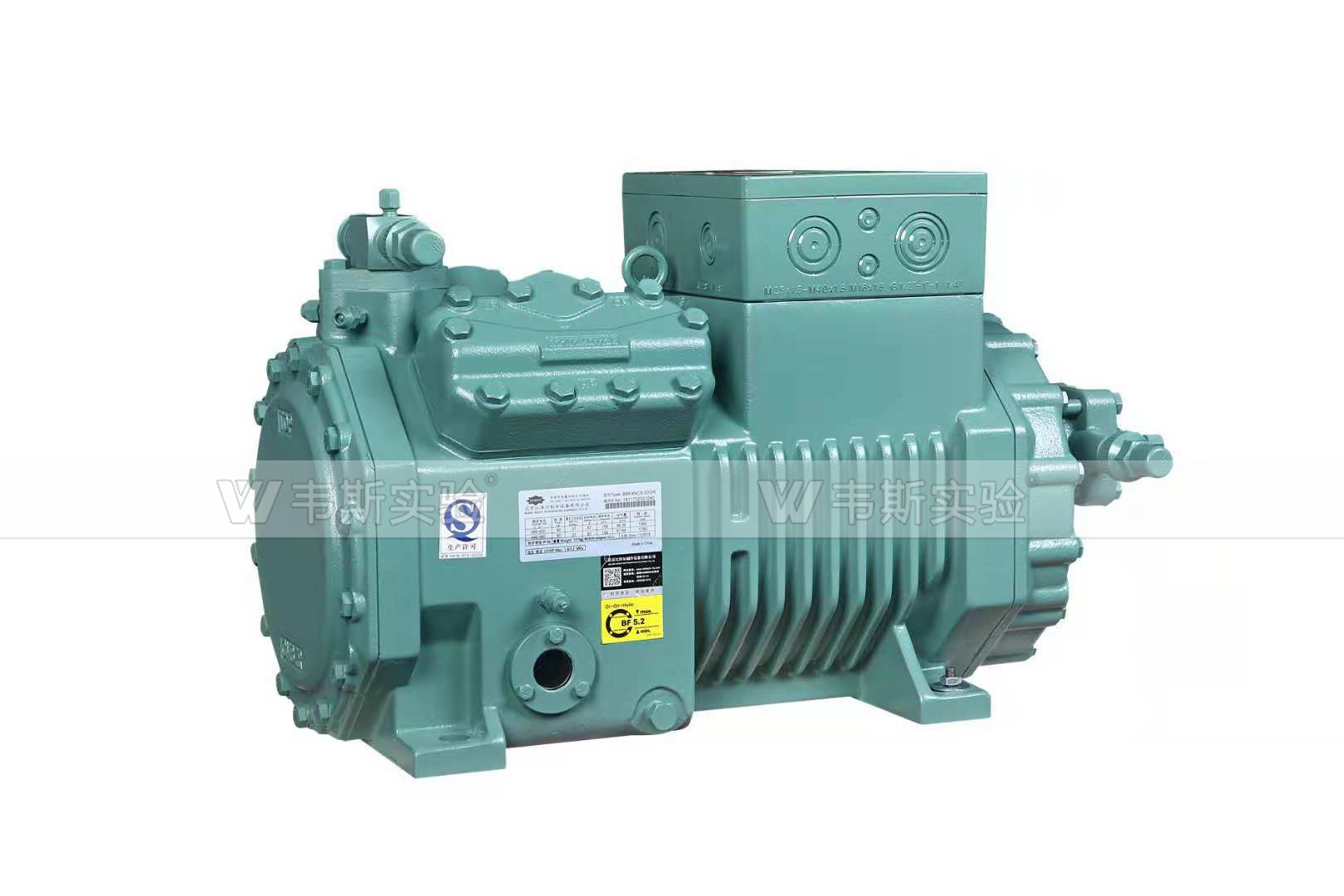

  壓縮機參考圖：

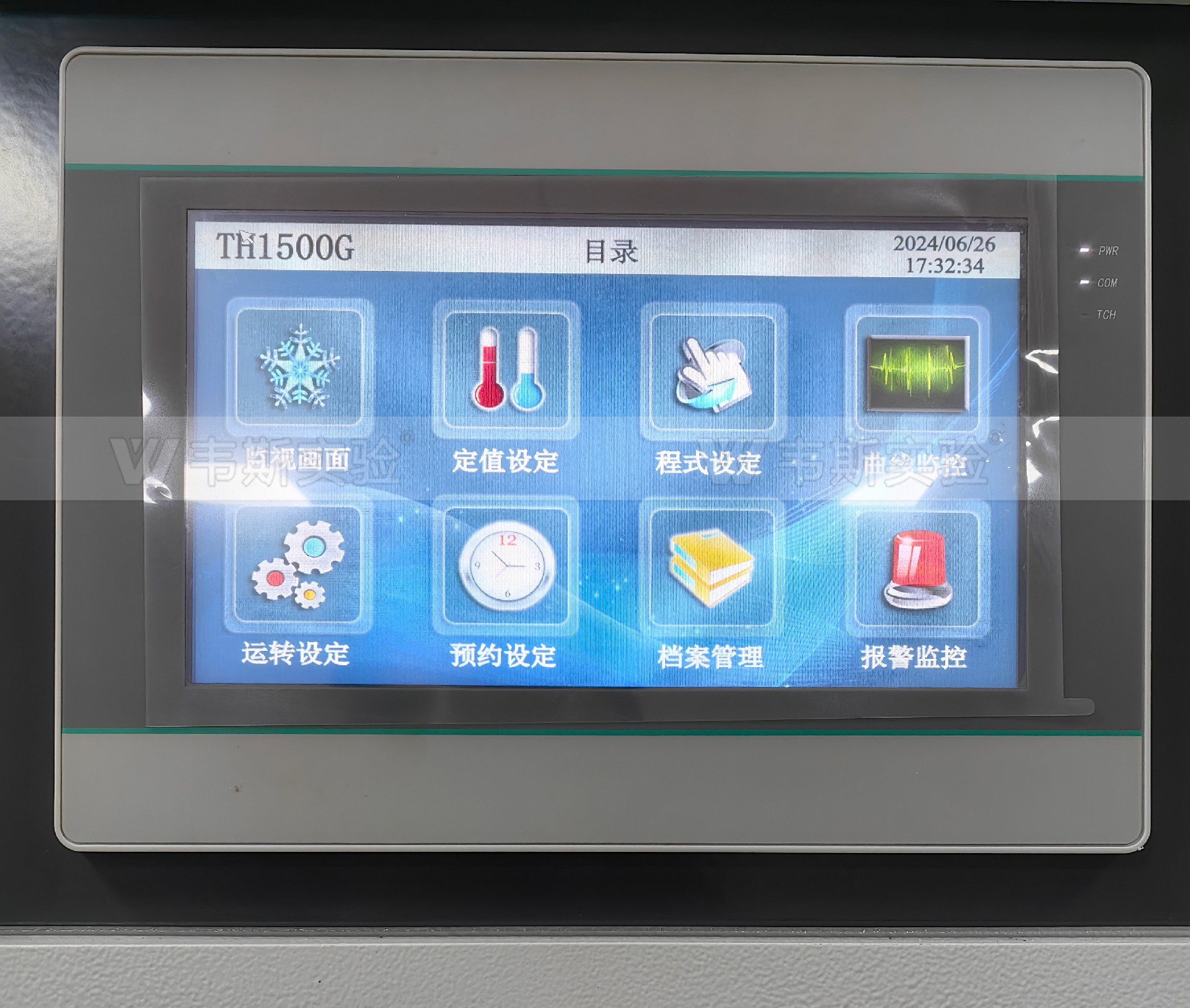

觸摸屏示例圖：

三、主要分類

按功能與控制方式可分為：

四、應用場景

該設備適用于航空、汽車、家電、科研及新能源等領域：

• 電子行業：測試元器件、消費電子在溫濕度變化下的電氣性能與耐腐蝕能力，遵循IEC 60068-2系列標準。

• 汽車行業：驗證零部件（尤其新能源電池包與電控系統）從極寒到酷暑的耐久性，符合ISO 16750-4、GB/T 31467.3等標準。

• 航空航天：機載設備需通過持續數天的濕熱循環測試，驗證材料膨脹、密封性能及抗冷凝能力，標準如RTCA DO-160G、MIL-STD-810H。

• 其他領域：醫療設備穩定性測試（ISO 13485）、藥品穩定性試驗（ICH Q1A）、光伏組件（IEC 61215）等。

• 通用標準：符合GB/T 2423、GB10586等國家標準及MIL-STD-883C軍用標準。

高低溫交變濕熱試驗箱，是產品走向市場前的“環境預演場”，也是可靠性的最后一道質檢關。它以精準可控的溫濕度循環，將隱性設計缺陷轉化為顯性數據，為決策提供客觀依據。
